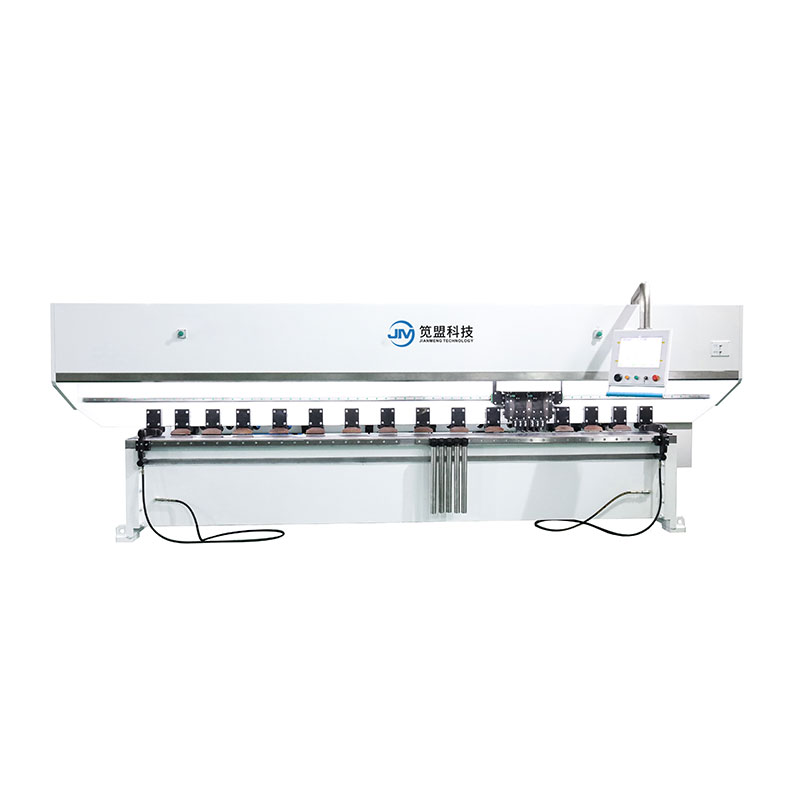

JM je popredný výrobca a dodávateľ vertikálnych drážkovacích strojov tam a späť v Číne, má štandardizovanú dielňu na výrobu stojanov. Vertikálny tam a späť drážkovací stroj je to inteligentné zariadenie.
Vertikálny tam a späť drážkovací stroj od výrobcu JM v Číne dokáže naplno využiť návratový čas a výkon.
1. Obrábané časti drážkovacieho stroja GSTM sú upevnené hydraulickým upínacím systémom, používajú sa flexibilné a upínacie a vykladacie zariadenia: vysoko presný vodiaci systém, systém merania polohy, funkcia hydraulického vyvažovania, aby vyhovovali potrebám povrchu spracovateľskej dosky bez traumy čo najďalej ako je to možné.
2. Dvojitý nástroj pri práci tam a späť plne využíva čas návratu a výkon.
3. Držiak nástroja vertikálneho tam a späť drážkovacieho stroja je vybavený samomazacím systémom, ktorý sa môže pohybovať hore a dole súčasne a samomazať držiak nástroja.
Spracovateľnosť | Dĺžka spracovania | 2500 mm | 3200 mm | 4000 mm | 6000 mm |
Šírka spracovania | 1250/1500 mm | 1250/1500 mm | 1250/1500 mm | 1250/150 mm | |
Hrúbka spracovania | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-50 mm | 0,4-50 mm | |
Minimálna vzdialenosť od okraja | 8 mm | 8 mm | 8 mm | 8 mm | |
Rýchlosť spracovania | Portál (os X) | 0-120 m/min | 0-120 m/min | 0-120 m/min | 0-120 m/min |
Pohyb držiaka nástroja (os YI). | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Pohyblivé upínanie (os Y2) | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Držiak nástroja (os Z) hore a dole | 0-10 m/min | 0-10 m/min | 0-10 m/min | 0-10 m/min | |
Presnosť spracovania | Opakovaná chyba polohovania polohovacej osi | 0,015 mm | 0,015 mm | 0,015 mm | 0,015 mm |
Minimálne rozlíšenie polohovacej osi | 0,001 mm | 0,001 mm | 0,001 mm | 0001 mm | |
Tabuľka | Rovinnosť stola | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
Externa
|
Dĺžka | 4400 mm | 5100 mm | 5900 mm | 7900 mm |
Šírka spracovania | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | |
Výška | 1550 mm | 1550 mm | 1550 mm | 1550 mm |
- CNC systém s veľkou dotykovou obrazovkou: Taiwan Superior
- Planetárny reduktor: Taiwan Liming
- Servomotor: Taiwan Superior
- Hydraulický riadiaci systém: Janpan Yuken
- Tesniaci prvok valca: Japan Valqua
- Bezdotykový spínač: Japan Omron
- Tlačidlo: France Schneider
- Jednoduchý/dvojitý spínač vzduchu: France Schneider
- AC stýkač: France Schneider
- Tepelné relé: France Schneider
- Mikro relé: France Schneider
- zliatinový nôž: Korea Korloy
- Ťažká lineárna vodiaca koľajnica: Taiwan TBI
- Istič: France Schneider
- Kábel pre obrábacie stroje: Nemecko Igus
Náš vertikálny drážkovací stroj tam a späť sa používa na spracovanie kovových dosiek v mnohých priemyselných odvetviach, ako napríklad:
- Architektonická výzdoba
- Nerezové spracovanie
- Kúpeľňa
- Priemysel dverí
Otázka: Ste továreň alebo obchodná spoločnosť?
Odpoveď: Sme výrobca.
Otázka: Koľko rokov vaša spoločnosť vyrába tento druh zariadenia?
Odpoveď: Tento stroj vyrábame viac ako 10 rokov.
Otázka: Koľko zamestnancov do zahraničia ste poslali na inštaláciu zariadenia?
Odpoveď: Máme podrobné videonávody, podporujeme aj vzdialený video kontakt. Zákazníci môžu dokončiť inštaláciu a uvedenie do prevádzky podľa nášho návodu. Môžeme tiež zabezpečiť inžiniera, ktorý ponúkne servis na mieste.
