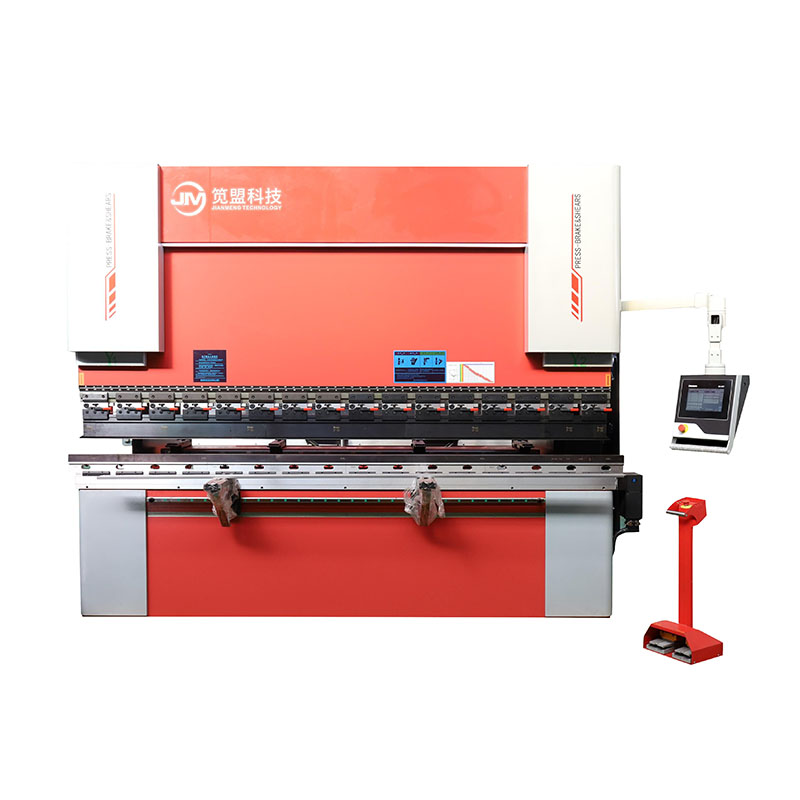

JM je popredný výrobca hydraulických ohraňovacích bŕzd v Číne. Jianmeng ako profesionálny výrobca plechových zariadení v Číne má štandardizovanú dielňu na výrobu regálov, ktorej hlavnou výhodou sú technologické inovácie. Hydraulický ohraňovací lis JIANMENG môže podporovať Max. 4+1 os a vyššia pracovná rýchlosť je najlepšou voľbou na splnenie požiadaviek na súčasných konkurenčných trhoch.
Hydraulický ohraňovací lis vyrobený čínskym výrobcom JM je najlepšou voľbou pre začínajúcu spoločnosť, ktorá ušetrí peniaze alebo pre každého, kto chce stroj používať jednoduchým spôsobom.
Počet riadiacich osí: 4+1
Vyhradená funkcia rozhrania inteligentného ohýbacieho manipulátora
Špeciálne telo elektrohydraulického stroja WE67K, ošetrenie starnutia a normalizácie.
Zadný doraz je vybavený vysoko výkonným servomotorom a guľôčkovou skrutkou.
Štandardný holandský plne integrovaný CNC systém DELEM-DA53T.
1 sada štandardnej hornej a dolnej formy rovnakej tonáže (spodná forma je navrhnutá podľa ohýbacích výrobkov).
- CNC systém: Holandsko DELEM
- Hydraulický systém: Rexroth
- Pravítko na strúhanie: GIVI
- Vysokotlakové olejové čerpadlo: SUNNY
- Nízkonapäťový prístroj: Schneider
- Spoj olejového potrubia: DEGUO
- Tesnenie: Parker
1. | Nominálny tlak | KN | 1300 | ||
2 | Dĺžka ohybu | mm | 3000 | ||
3 | Rozstup stĺpcov | mm | 1300 | ||
4. | zdvih valca | mm | 120 | ||
5. | Maximálna výška otvárania | mm | 370 | ||
6 | hĺbka hrdla | mm | 25 | ||
7 | rýchlosť pohybu posúvača | nesúci voľnobeh | m/ | 18 | |
8 | pracovné | mm/s | 10 | ||
9 | opätovný výlet | mm/s | 16 | ||
10 | Výkon hlavného motora (národná norma | KN | 5.5 | ||
11 | 8lide Yl,Y2presnosť | 8lider repeat acct ac! | mm | ≤±0,01 | |
12 | 8presnosť polohovania | mm | ≤±0,02 |
Rám je zváraný z ocele, eliminuje vnútorné pnutie normalizáciou a vysokofrekvenčnými vibráciami, zaručuje celkovú presnosť obrábacieho stroja, má najlepšiu tuhosť, vynikajúcu schopnosť proti skrúteniu a preklopeniu. Hrubšia doska pracovného stola a hrubší posúvač robia stroj veľmi pevným. Preto je pri ohýbaní deformácia posúvača a pracovného stola veľmi malá a obrobok má vynikajúcu lineárnosť a rovnomernosť uhla.
Použite veľkú podlahovú vyvrtávaciu frézu a jednorazovú metódu obrábania po integrálnom zváraní, aby ste dosiahli presné obrábanie, aby sa zabezpečila presnosť obrábania.
Používa sa špeciálny hydraulický systém (elektrohydraulický proporcionálny servo synchronizačný riadiaci systém) ohýbacieho stroja Rexroth v Nemecku. Systém je polohový riadiaci systém, typu s uzavretou slučkou. Dynamicky zisťuje chybu synchronizácie posuvného bloku cez mriežkové pravítko. Elektrohydraulický servoventil číslicového riadiaceho systému koriguje chybu synchronizácie posuvného bloku, takže posuvný blok môže byť vždy paralelne s pracovným stolom pod podmienkou úplného čiastočného zaťaženia. Synchrónna presnosť posuvného bloku je ≤±0,02 mm.
Systém numerického riadenia riadi veľkosť otvoru proporcionálneho ventilu a proporcionálny ventil reguluje prívod oleja do ľavého a pravého olejového valca. Osy Y1 a Y2 -- ľavá a pravá strana posuvného bloku je vybavená vysoko presnou lineárnou mriežkovou stupnicou GIVI (Y1-Y2) európskej spoločnosti ATEK, ktorá sa používa na meranie presnej vzdialenosti medzi sklíčkami. blok a pracovný stôl. Stupnica mriežky a stĺpik sú mäkko spojené a deformácia stĺpika neovplyvní umiestnenie. Údaje o polohe sa okamžite vrátia späť do systému CNC, ktorý dokáže vypočítať výstupný riadiaci signál servoventilu (S1-S2). Presnosť polohovania posúvača je teda ≤±0,02 mm.
