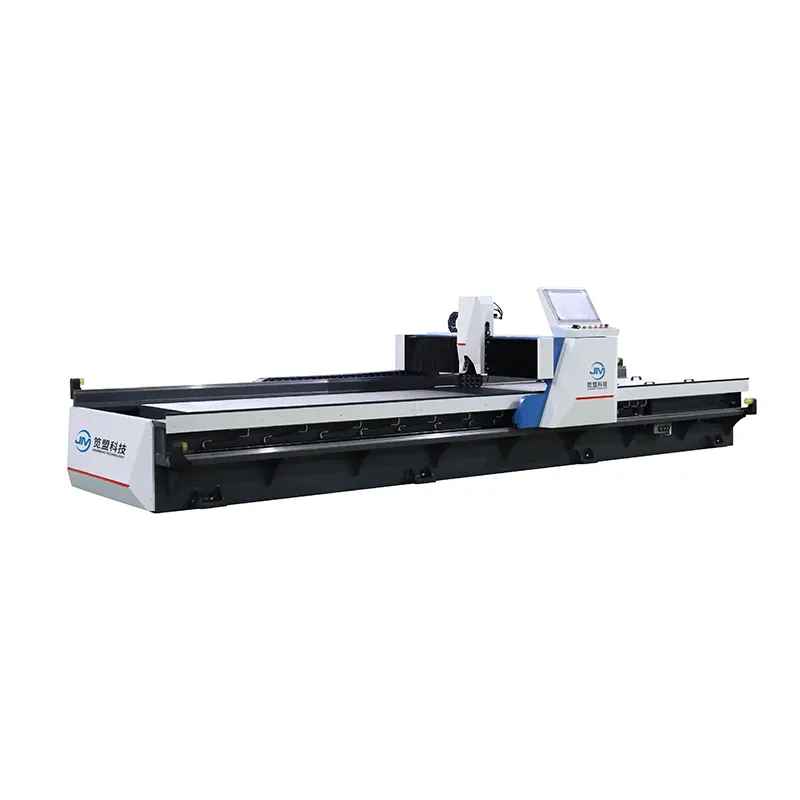

Horizontálny vysokorýchlostný V drážkovací stroj na plechy vyrába profesionálny výrobca V drážkovacích strojov JM v Číne. Je vhodný pre všetky kovové platne, ako sú medené platne, hliníkové platne atď.
JM je profesionálny výrobca V drážkovacích strojov v Číne, horizontálny vysokorýchlostný V drážkovací stroj na kovové dosky má vysokú presnosť polohovania a prevádzkovú rýchlosť.
1. Drážky portálu sú kovové na dvojitej vodiacej koľajnici, ktorá beží hladko pri prevádzke stola.
2. Horizontálny vysokorýchlostný V drážkovací stroj na kovové dosky vybavuje otvorenú rovinu, ktorá sa ľahko používa na nakladanie a vykladanie.
3. Pracovný stôl horizontálneho vysokorýchlostného V drážkovacieho stroja na kovové dosky je vyrobený z nízkej zliatiny a presnosť stola je do 0,03 mm.
4. Univerzálny držiak nástrojov horizontálneho vysokorýchlostného V drážkovacieho stroja na kovové dosky môže spĺňať požiadavky na upínanie rôznych rezných nástrojov.
5. Štvorosový riadiaci systém s priemyselnou dotykovou obrazovkou monitoruje v reálnom čase stav horizontálneho vysokorýchlostného V drážkovacieho stroja.
Spracovateľnosť | Dĺžka spracovania | 2500 mm | 3200 mm | 4000 mm | 6000 mm |
Šírka spracovania | 1250/1500 mm | 1250/1500 mm | 1250/1500 mm | 1250/150 mm | |
Hrúbka spracovania | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-50 mm | 0,4-50 mm | |
Minimálna vzdialenosť od okraja | 8 mm | 8 mm | 8 mm | 8 mm | |
Rýchlosť spracovania | Portál (os X) | 0-120 m/min | 0-120 m/min | 0-120 m/min | 0-120 m/min |
Pohyb držiaka nástroja (os YI). | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Pohyblivé upínanie (os Y2) | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Držiak nástroja (os Z) hore a dole | 0-10 m/min | 0-10 m/min | 0-10 m/min | 0-10 m/min | |
Presnosť spracovania | Opakovaná chyba polohovania polohovacej osi | 0,015 mm | 0,015 mm | 0,015 mm | 0,015 mm |
Minimálne rozlíšenie polohovacej osi | 0,001 mm | 0,001 mm | 0,001 mm | 0001 mm | |
Tabuľka | Rovinnosť stola | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
Externa
|
Dĺžka | 4400 mm | 5100 mm | 5900 mm | 7900 mm |
Šírka spracovania | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | |
Výška | 1550 mm | 1550 mm | 1550 mm | 1550 mm |
- CNC systém s veľkou dotykovou obrazovkou: Taiwan Superior
- Servomotor: Taiwan Superior
- Hydraulický riadiaci systém: Janpan Yuken
- Tesniaci prvok valca: Japan Valqua
- Tlačidlo: France Schneider
- Bezdotykový spínač: Japan Omron
- Jednoduchý/dvojitý spínač vzduchu: France Schneider
- AC stýkač: France Schneider
- Tepelné relé: France Schneider
- Mikro relé: France Schneider
- Planetárny reduktor: Taiwan Liming
- Istič: France Schneider
- Kábel pre obrábacie stroje: Nemecko Igus
- Ťažká lineárna vodiaca koľajnica: Taiwan TBI
- zliatinový nôž: Korea Korloy
- Architektonická výzdoba
- Priemysel dverí
- Kuchynský riad
- Kúpeľňa
- Výťahové vybavenie
- reklamné značenie
- Hardvérové produkty
- Nerezové spracovanie
Otázka: Môžete poslať svojich zamestnancov, aby nám nainštalovali horizontálny vysokorýchlostný V drážkovací stroj na kovové dosky?
A: Áno. Môžeme zabezpečiť, aby naši inžinieri ponúkli servis na mieste, ak to potrebujete.
Otázka: Máte podrobný a profesionálny návod na inštaláciu?
A: Áno. Máme profesionálny návod na použitie a video tutoriál.
Otázka: Môžete navrhnúť horizontálny vysokorýchlostný V drážkovací stroj pre kovové dosky podľa našej veľkosti?
A: Áno. Môžeme navrhnúť vybavenie podľa vašich požiadaviek.
