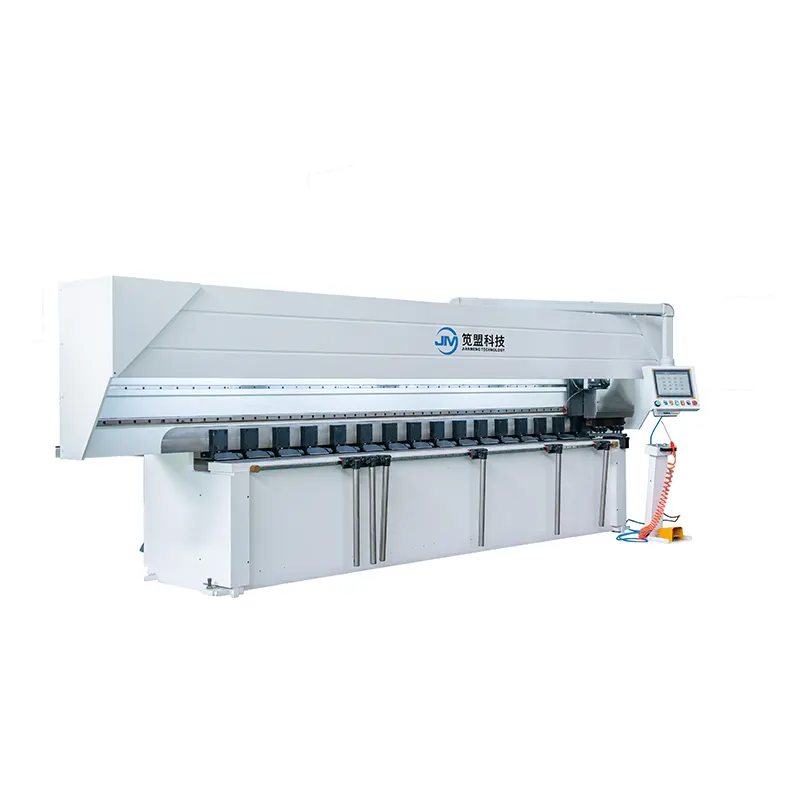

Vertikálny vysokorýchlostný drážkovací stroj

Vertikálny vysokorýchlostný drážkovací stroj od čínskeho výrobcu V drážkovacích strojov JM je profesionálne V drážkovacie zariadenie, tento stroj môže priniesť dobré ekonomické výhody pri spracovaní zrkadlových dosiek.

Odoslať dopyt

Popis produktu

Celá konštrukcia pre vertikálny vysokorýchlostný drážkovací stroj od čínskeho výrobcu JM je rámovo vertikálneho dizajnu. Integrálne zváranie z celého oceľového plechu a vysokopevnostné skrutkové spojenie.

Vlastnosti produktu:

1. Stroj sa skladá zo strojovej základne, priečneho nosníka, hriadeľa čepele, CNC systému, hydraulického systému lisovania dosiek, systému stlačeného vzduchu a chladiacej kvapaliny.

2. Rámová konštrukcia spojená s vysokopevnostnou skrutkou.

3. Zadný doraz vertikálneho vysokorýchlostného drážkovacieho stroja je poháňaný dvojitou skrutkovou tyčou a dvojitou vodiacou koľajnicou, so stabilnou prevádzkou a presným polohovaním.

4. Strojový pracovný stôl s použitím konštrukčnej ocele.

Technické údaje vertikálneho vysokorýchlostného drážkovacieho stroja

Spracovateľnosť	Dĺžka spracovania	2500 mm	3200 mm	4000 mm	6000 mm
	Šírka spracovania	1250/1500 mm	1250/1500 mm	1250/1500 mm	1250/150 mm
	Hrúbka spracovania	0,4-5,0 mm	0,4-5,0 mm	0,4-50 mm	0,4-50 mm
	Minimálna vzdialenosť od okraja	8 mm	8 mm	8 mm	8 mm
Rýchlosť spracovania	Portál (os X)	0-120 m/min	0-120 m/min	0-120 m/min	0-120 m/min
	Pohyb držiaka nástroja (os YI).	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Pohyblivé upínanie (os Y2)	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Držiak nástroja (os Z) hore a dole	0-10 m/min	0-10 m/min	0-10 m/min	0-10 m/min
Presnosť spracovania	Opakovaná chyba polohovania polohovacej osi	0,015 mm	0,015 mm	0,015 mm	0,015 mm
Presnosť spracovania	Minimálne rozlíšenie polohovacej osi	0,001 mm	0,001 mm	0,001 mm	0001 mm
Tabuľka	Rovinnosť stola	±0,03 mm	±0,03 mm	±0,03 mm	±0,03 mm
Externa rozmery	Dĺžka	4400 mm	5100 mm	5900 mm	7900 mm
	Šírka spracovania	2000/2250 mm	2000/2250 mm	2000/2250 mm	2000/2250 mm
	Výška	1550 mm	1550 mm	1550 mm	1550 mm

Komponenty vertikálneho vysokorýchlostného drážkovacieho stroja

- Hydraulický riadiaci systém: Janpan Yuken

- Servomotor: Taiwan Superior

- Planetárny reduktor: Taiwan Liming

- Istič: France Schneider

- Bezdotykový spínač: Japan Omron

- Jednoduchý/dvojitý spínač vzduchu: France Schneider

- AC stýkač: France Schneider

- Tesniaci prvok valca: Japan Valqua

- CNC systém s veľkou dotykovou obrazovkou: Taiwan Superior

- Tepelné relé: France Schneider

- Mikro relé: France Schneider

- Tlačidlo: France Schneider

- Ťažká lineárna vodiaca koľajnica: Taiwan TBI

- Kábel pre obrábacie stroje: Nemecko Igus

Aplikačný priemysel:

Mnoho priemyselných odvetví využíva vertikálne vysokorýchlostné drážkovacie stroje, ako napríklad:

- Architektonická výzdoba

- Nerezové spracovanie

- Kúpeľňa

- Výťah

FAQ

Otázka: Kde je vaša spoločnosť?

A: Taixing, Jiangsu, Čína

Otázka: A čo popredajný servis?

Odpoveď: Od plánovania a spustenia projektu, cez sledovanie výroby a školenie prevádzky až po údržbu zariadení, výber a údržbu náhradných dielov, môžeme poskytnúť ohľaduplné služby.

Otázka: Koľko výrobných liniek vo vašej továrni?

Odpoveď: Máme 6 výrobných liniek na výrobu vertikálnych vysokorýchlostných drážkovacích strojov súčasne, čo je ďaleko vpredu v priemysle drážkovacích strojov.
