Vertikálne dozadu a späť v drážkovací stroj pre plech

Pevná svorka

Funkciou pevnej svorky na CNC vertikálnom zadnom a dopredu v drážkovom stroji pre plech je bezpečne držať obrobok na mieste počas procesu mletia alebo štrbiny, čím sa zabráni akémukoľvek pohybu alebo posunu. To zaisťuje presné a konzistentné škrty, čím sa zlepšuje presnosť a kvalita procesu obrábania.

Držiteľ nástrojov

V reznom stroji V je funkciou nástroja na podporu a zabezpečenie rezacieho nástroja, čo mu umožňuje rezať pozdĺž vopred stanovenej cesty počas procesu obrábania. Držiak nástroja je zvyčajne nastaviteľný tak, aby vyhovoval rôznym požiadavkám na obrábanie, čím sa zabezpečuje presnosť obrábania a rezanie výkonu.

Stojany a vodiace koľajnice

Racks a vodiace koľajnice poskytujú hladký a stabilný lineárny pohyb pre stĺpik nástrojov alebo pracovné miesto, znižuje trenie a zabezpečuje presnosť obrábania.

Mvajcovitá svorka

Vo vertikálnom CNC drážkovom stroji je funkciou pohyblivej svorky prispôsobenie sa podľa rôznych tvarov a veľkostí obrobku, aby sa lepšie zaistila. Počas procesu obrábania sa môže pohybovať podľa potreby, čím sa zabezpečí, že obrobok sa počas rezania nezmení, čím sa zlepší presnosť a stabilita obrábania.

Flexibilný kábel

Flexibilné káble môžu odolávať recipročnému pohybu komponentov, ako je stĺpik nástrojov a pracovné miesto bez toho, aby sa ľahko zlomil alebo poškodil. Zaisťujú spoľahlivú prevádzku systémov CNC, servomotorov a senzorov, čím sa zvyšuje presnosť obrábania. Vyrobené z vysokopevnostného ochranného opláštenia, bránia vonkajšiemu opotrebeniu a znižujú elektromagnetické interferencie, čím sa zlepšuje celková prevádzková stabilita.

Elektrické komponenty

Elektrické komponenty dodávajú energiu rôznym častiam drážiaceho stroja V, ako je napríklad servomotor, systém CNC a senzory, zabezpečujú normálnu prevádzku zariadenia. Taktiež bránia preťaženiam, skratom obvodov a iných porúch prostredníctvom zariadení na ochranu obvodov (ako sú ističe, poistky a ochranné relé), čím sa zabezpečuje bezpečná prevádzka zariadenia.

Dvaja držiaky nástrojov

Vertikálny dozadu a doplňujúci drážkovací stroj má 6 alebo 8 držiakov s obsahom, s dvojitými držiakmi nástrojov pre prácu na rezanie tam a späť.

CNC systém

· CNC veľká dotyková obrazovka

· Funkcia 2D kreslenia

· Zobrazenie efektu ohybu

· Funkcia diaľkového ovládania

· Úplný systém riadenia servo

Pracovný

CNC V Groove Machine je vybavený otvoreným pracovným vozidlom, s obojstrannými tlačovými nohami na fixáciu pevnej fixácie a filmom s vysokou tvrdosťou na spracovanie bez značky.

Zadný rozchod

Zadný rozchod vertikálneho drážiaceho stroja V je poháňaný duálnymi skrutkami a koľajnicami, ktoré poskytujú stabilnú prevádzku a presné umiestnenie, čím sa zabezpečuje konzistentné rezné vzdialenosti pre každý priechod, čím sa zlepšuje presnosť a účinnosť obrábania.

Procesný tok vertikálneho drážkovacieho stroja:

Spracovanie surovín:

· Odrežte suroviny, aby ste zaistili, že rozmery spĺňajú požiadavky na konštrukciu.

· Vykonajte zváranie na pripojenie komponentov a vytvorenie počiatočnej štruktúry.

· Aplikujte maľbu na zvýšenie odolnosti proti korózii a estetike.

Obrábanie:

· Na presné obrábanie na zlepšenie rozmerovej presnosti a rovinnosti použite stroj na mletie portálov.

Zhromaždenie a ladenie ：

· Personál workshopu Zostavte spracované komponenty do kompletného stroja alebo modulu.

· Vykonajte ladenie, aby ste zabezpečili správnu prevádzku a súlad s požiadavkami na návrh.

Kontrola kvality:

· Používajte nástroje na meranie presnosti a zabezpečenie zariadenia spĺňa technické špecifikácie a normy kvality.

Doprava a doručenie:

· Načítať a odoslať kvalifikované produkty na zákazníka alebo na miesto projektu.

Vertikálny parameter s drážkovým strojom

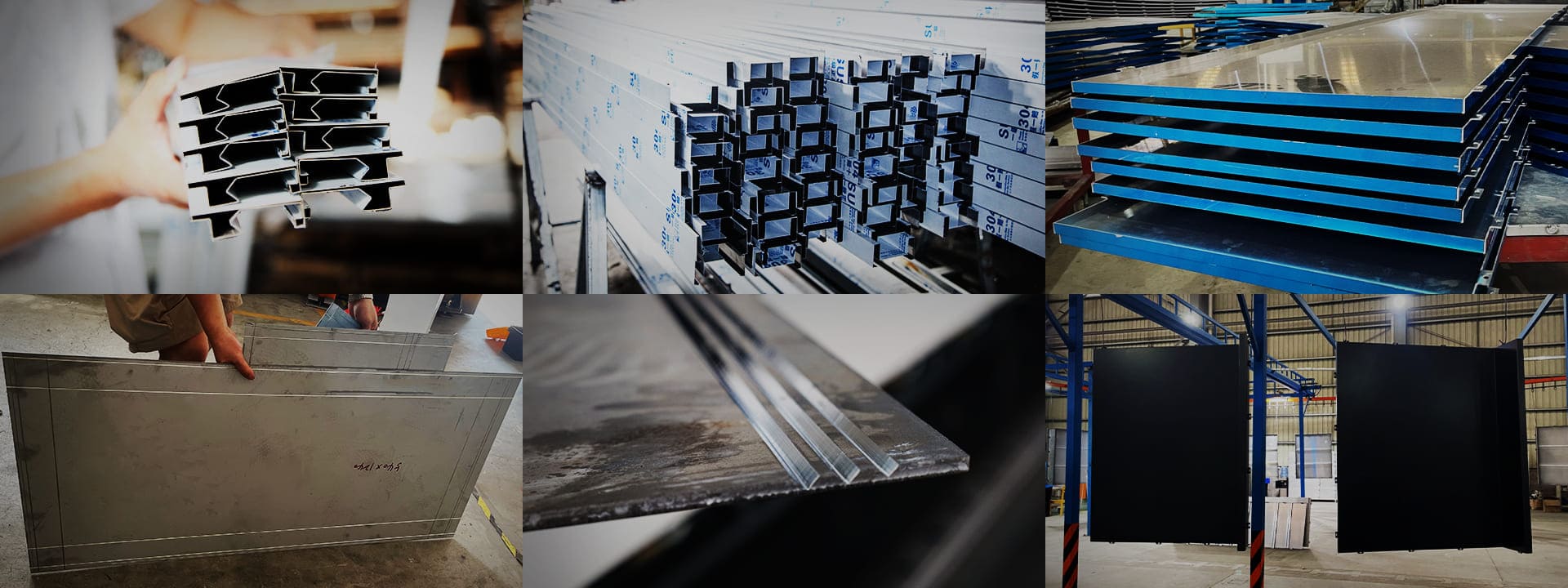

Prípady klientov:

Vertikálna dozadu a späť v drážke V s vysokou presnosťou, stabilitou a efektívnosťou sa široko používa v rôznych odvetviach, čo zákazníkom pomáha zlepšovať kvalitu produktu a optimalizovať pracovné toky spracovania. To vedie k obrobkom s lepšie definovanými tvarmi, zníženému skresleniu materiálu a zvýšenej celkovej štrukturálnej integrite.

Bez ohľadu na materiál alebo špecifikácie obrobkov môžu naši zákazníci dosiahnuť vynikajúce výsledky ohybu. To dokazuje, že náš stroj CNC V-Cut nielenže spĺňa, ale presahuje ich očakávania.

Aplikácia vertikálneho stroja CNC V Groove pre kovový list:

Náš stroj CNC Grooving sa široko používa v rôznych odvetviach spracovania kovov, ako je architektonická dekorácia, sanitárny tovar, kuchynský riad, výroba dverí, vybavenie výťahov, reklamné značenie, kryty zariadení a steny hliníkových závesov. Mnoho zákazníkov tiež používa tento stroj V Grooving v automobilovom priemysle, strojových zariadeniach, elektrických zariadeniach, presných dieloch, hardvérových výrobkoch a odvetví hliníkových a medených výrobkov.
