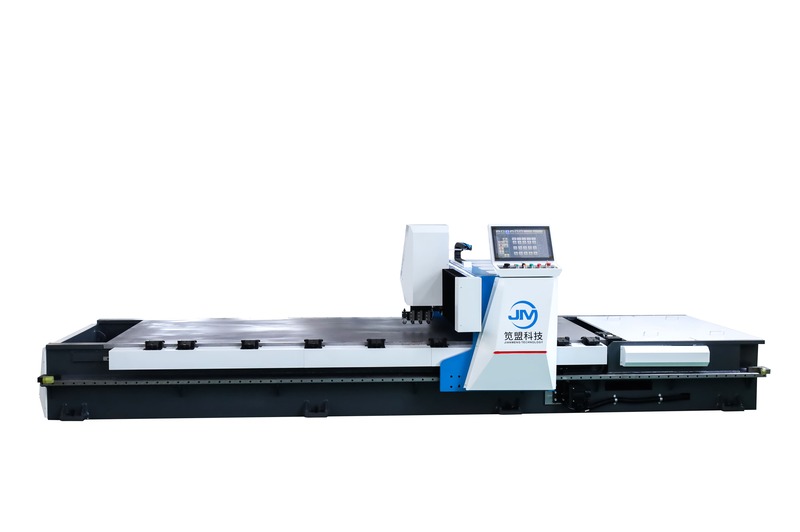

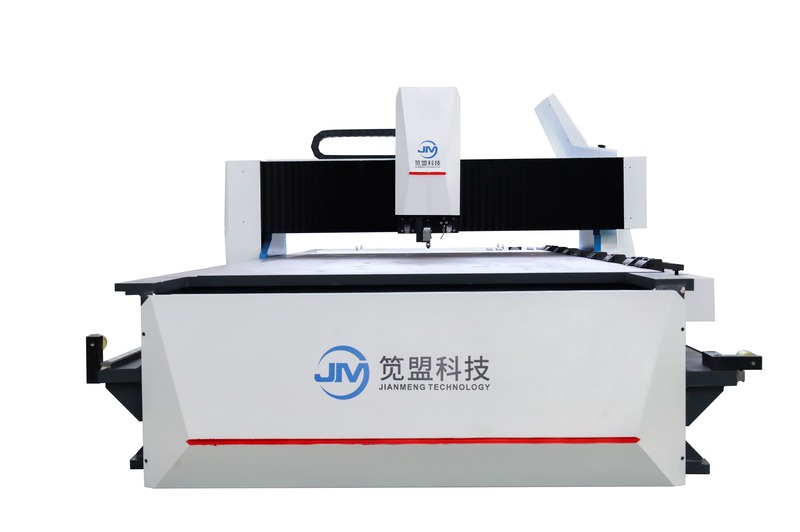

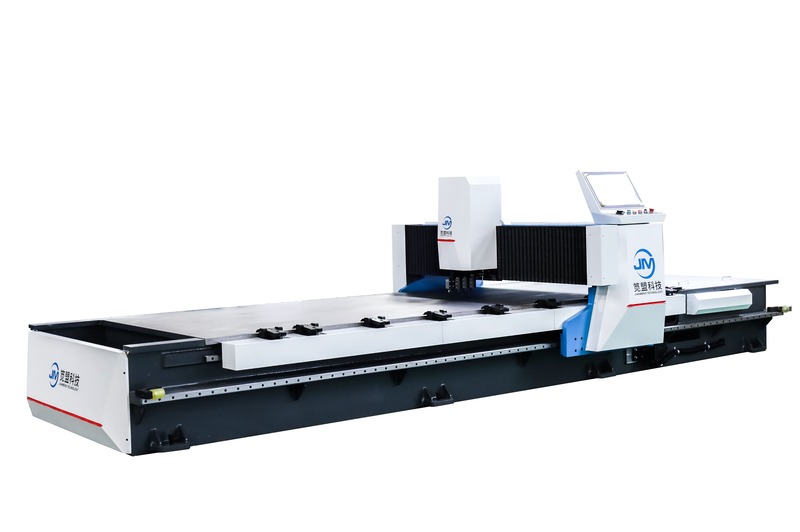

Automatický štvorstranný V drážkovací stroj

JM je popredný čínsky výrobca automatických štvorstranných V drážkovacích strojov. Drážkovač je vysoko efektívny pri presnej práci a ohýbaní rohov na udržanie hrán. Použitím V drážkovacieho stroja, ktorý je stabilný pri ohýbaní kovových plechov, je možné ich zložiť do tesných, bezšvových obrobkov.

Model:GSFM 1250×4000 GSFM 1500×4000

Odoslať dopyt

Popis produktu

Úvod

Automatický štvorstranný V drážkovací stroj sa používa na spracovanie plechu, ktorý je vhodný na ohýbanie. CNC V rezací stroj zaisťuje vysokú presnosť a efektivitu, čo umožňuje zložité návrhy a tvary.

Konfigurácia

CNC systém s veľkou dotykovou obrazovkou	EASYCAT
Hydraulický riadiaci systém	Taiwan AirTAC
Servomotor	EASYCAT
Planetárny reduktor	Taiwan Lymin
Tesniaci prvok valca	Japonsko Valqua
Bezdotykový spínač	Japonsko Omron
Jednopólový/dvojpólový vzduchový spínač	France Schneider
AC stykač	France Schneider
Mikro/tepelné relé	France Schneider
Istič	France Schneider
Tlačidlo	France Schneider
Ložisko	Japonsko SFK
Zliatinový nôž	Južná Kórea Korloy
Ťažká lineárna vodiaca koľajnica	Taiwan TBI
Kábel obrábacieho stroja	Nemecko Igus

Prítlačné nožičky

Prítlačná pätka sa automaticky vyhýba prekážkam a pri spracovaní nie je žiadna slepá oblasť.

Držiak na náradie

Držiak nástroja sa môže otáčať o 90° a spolupracovať s vysoko výkonným motorom Y1 na realizáciu horizontálneho drážkovania dosky

Pomocné prítlačné nožičky

Pomocné prítlačné pätky sú početné a vedecky rozdelené, hydraulické ovládanie, stabilné a spoľahlivé

Parameter

Obrábateľný rozsah
Maximálna šírka opracovateľného plechu	1250 mm
Maximálna dĺžka opracovateľného plechu	4000 mm
Maximálna hrúbka opracovateľného plechu (nehrdzavejúca oceľ)	5,0 mm
Minimálna hrúbka opracovateľného plechu	0,4 mm
Minimálna vzdialenosť od drážky v tvare V k okraju	12,0 mm
Rovinnosť
Rovinnosť stola	±0,03 mm
Maximálna rýchlosť hriadeľa
Maximálna rýchlosť hriadeľa rovnobežná s osou X	120 m/min
Maximálna rýchlosť hriadeľa rovnobežná s osou Y1	60 m/min
Maximálna rýchlosť hriadeľa rovnobežná s osou Y2	60 m/min
Maximálna rýchlosť hriadeľa rovnobežná s osou Z	10 m/min
Maximálna rýchlosť hriadeľa rovnobežná s osou U	10 m/min
Presnosť polohovania
Presnosť polohovania osi (X, Y1, Y2, Z, U)	0,05 mm
Rozlišovacia sila
Rozlíšenie osi (X, Y1, Y2, Z, U)	0,001 mm
Výkon servomotora
Výkon servomotora osi X	5,5 kW
Výkon servomotora osi Y1	5,5 kW
Výkon servomotora Y2	1,0 kW
Výkon servomotora osi Z	1,0 kW
Výkon servomotora osi U/A	0,75 kW

Náš prípad

Náš klient z Taiwanu navštívil našu továreň a veľmi sa zaujímal o tento štvorstranný V drážkovací stroj. Na mieste s nami podpísali zmluvu na super custom model GSFM 1500×100000. Klient ho teraz používa a nezostáva mu nič iné, len chváliť jeho výkon.
